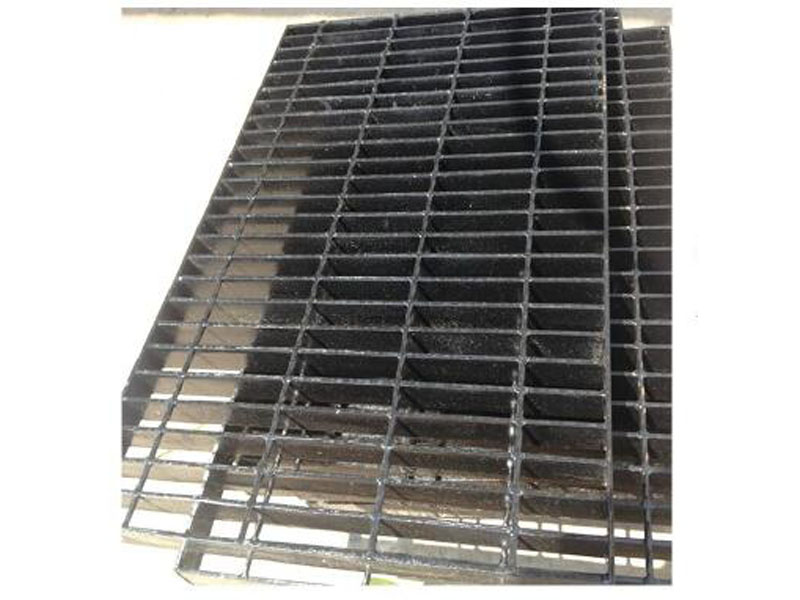

1、格柵井

設置目的：在生活污水進入調節池前設置一道格柵，用以去除污水中的軟性纏繞物、較大固顆粒雜物及漂浮物，從而保護后續工作水泵使用壽命并降低系統處理工作負荷。

設置特點：格柵井設置磚砼結構，格柵采用手動框式。

平均負荷：≥4/T㎡

2、調節池

設置目的：調節出主要為調節的水量水質，以保證后續污水生化處理裝置的連續平穩運行。污水經格柵處理后進入調節池進行水量、水質的調節均化，保證后續生化處理系統水量、水質的均衡、穩定，污水中有機物起到一定的降解功效，提高整個系統的抗沖擊性能和處理效果。

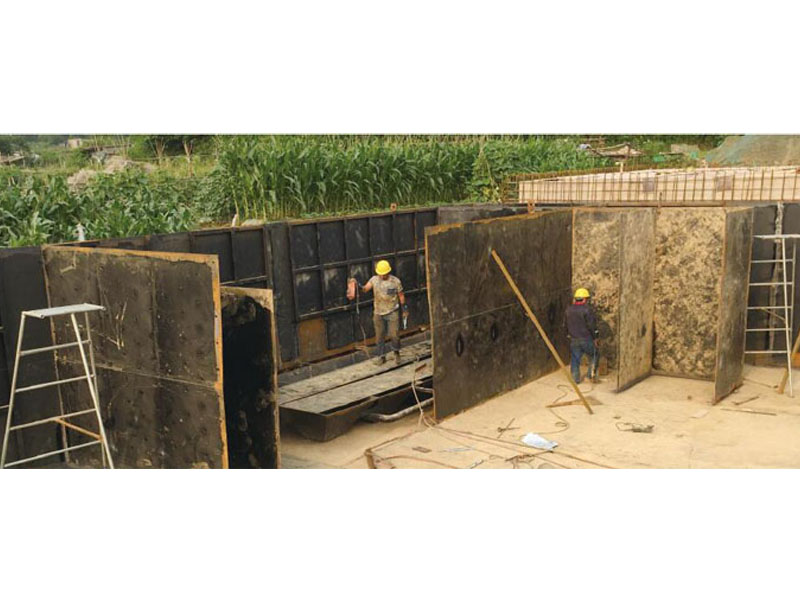

設計特點：大型調節池設計為混凝土結構，小型調節池采用鋼結構形式。

3、調節池提升水泵

設置目的：調節池內設置潛污泵，臺數根據處理量及工藝參數確定，將均量，均質的污水提升至后級處理。潛污泵抗堵塞、纏繞能力強，該泵設置自動攪勻裝置，利用泵自身出水壓力，達到攪勻污水池內沉淀污泥、污物的目的。運行經濟、適應性強、安裝方便，無需建造泵房。

4、A級生物處理池（缺氧池）

設置目的：將污水進一步混合，充分利用池內高效生物彈性填料作為細菌載體，靠兼氧微生物將污水中難溶解有機物轉化為可溶解性有機物，將大分子有機物水解成小分子有機物，以利于后道O級生物處理池進一步氧化分解，同時通過回流的硝態氮的作用下，可進行部分硝化和反硝化，去除氨氮。

設計特點：內置高效生物彈性填料，又具有水解酸化功能，同時可調節為O級生物氧化池，以增加生化停留時間，提高處理效率。

該設計池為鋼結構的箱體，總停留時間＞3h.

生物除磷主要是通過專性好氧的不動細菌在厭氧條件下處于壓抑狀態，以菌體內的多聚磷酸鹽為能源，把有機物吸收到細胞內轉化成β羥丁酸貯存起來，同時將體內多聚磷酸鹽分解為可溶性磷酸鹽排出體外，經過厭氧壓抑釋放的不動細菌，在好氧狀態下具有很強的吸磷能力，將污水中的磷酸鹽吸收轉化為多聚磷酸鹽貯存體內。在厭氧條件下釋放的磷越多，則在好氧條件下吸收的越多，利用排剩余污泥達到除污水中的磷的目的，厭氧池內配液下攪拌系統，以防沉淀。

5、O級生物處理池（生物接觸氧化池）

設置目的：接觸氧化段主要應滿足好氧微生物去除碳源需氧量即BOD和硝化細菌將NH3一N轉化NO×所需的高氧環境和污染物質與生物相充分反應的接觸環境。該池為本污水處理的核心部分，分二段。前一段在較高的有機負荷下，通過附著于壤料上的大量不同種屬的微生物群落共同參與下的生化降解和吸附作用，去除污水中的各種有機物質，使污水中的有機物含量大幅度降低。后段在有機負荷較低的情況下，通過硝化菌的作用，在氧量充足的條件下降解污水中的氨氮．同時也使污水中的COD值降低到更低的水平，使污水得以凈化。
      設計特點：該池由池體、填料、布水裝置和充氧曝氣系統等部分組成。
      該池以生物膜法為主．兼有活性污泥法的特點。
      優良的接觸環境是保證有機污染物、氧氣、生物膜、水等相關物質充分接觸反應的必要條件。池中填料采用無剩余污泥懸浮球型填料，主要起生物膜載體的作用，同時兼有截留懸浮物的作用，具有生物附著力強、比表面積大、孔隙率高、化學和生物穩定性能好、經久耐用．不溶出有害物、不引起二次污染、防紫外線、抗老化、親水性能強等優點，是任何軟性、半軟性、組合、彈性填料無法實現的。，內芯有瓜片式、組合式、彈性填料、蛇皮絲、海綿、流化床、火山巖等。該池分二紐，使水質降解成梯度，達到良好的處理效果，同時設計采用相應導流紊流措施．
使整體設計更趨合理化。
        池中曝氣管路選用優質PE管，耐腐蝕。曝氣器的選擇決定壓縮空氣的利用效率和所需的供氧量。曝氣頭選用徽孔曝氣頭，不堵塞．氧利用率高。
       該池設計為鋼結構的箱體，總停留時間>6h。

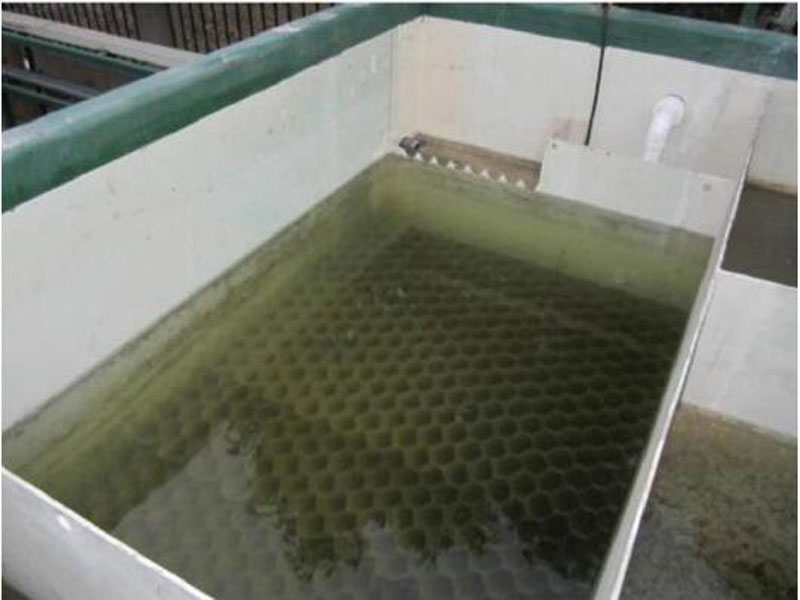

6、沉淀池

設置目的：進行固液分離去除生化池中剝落下來的生物膜和懸浮污泥．使污水真正凈化。
        二沉池主要為滿足接觸反應池隨水流出的脫落生物膜．游離菌膠團。有機雜質等的沉降，為達到滿意的沉降效果．采用設計臺理的表面負荷．沉降速度．污泥斗傾角，避免死角，縮短污泥在池內停留時間，保證澄清效果和泥水分離效果。排泥采用氣提器排泥。
        設計特點：設計為豎流式沉淀池．其污泥降解效果好。
        采用三角堰或圓孔水槽出水，使出水效果穩定。
        污泥定時排泥至污泥池．并設污泥回流裝置。部分污泥回流至A級生物處理池進行硝化和反硝化。也減少了污泥的生成，也利于污水中氫氨的去除。
        該池設計為鋼結構的箱體，表面負荷：0 9—2 2ma，m2 h。

7、污泥池

設置目的：主要為提供一定容積來容納剩余污泥，二沉池排泥定時排^污泥池．進行污泥濃縮和好氧消化，大大減少污泥體積，污泥上清液回流排人調節池再處理，剩余污泥定期抽吸外運（每年二至三次）。
        設計特點：該池設計為鋼結構的箱體或混凝土結構．內置污泥消化系統。

8、風機

設置目的：供O級生化池、調節池中充氧曝氣，攪拌、污泥提升、污泥消化。
       設計特點：風機設計選取用低噪聲鼓風機，該機具有體積小，噪聲低，風置足，性能穩定可靠等特點。

9、自動控制柜

進行全自動手動自由轉換控制運行。
